三種常見的變壓器耐壓試驗方法有哪些區別(含試驗注意事項)

常用的變壓器耐壓試驗有三種,,分別是:工頻耐壓試驗、感應耐壓試驗,、沖擊電壓試驗,,那么這三種都有哪些區別呢?

三種常見的變壓器耐壓試驗方法有哪些區別(含試驗注意事項)

常用的三種變壓器耐壓試驗的區別

1,、工頻耐壓試驗裝置也曾被稱為外部耐壓試驗裝置,。外部耐壓試驗是對被測變壓器加工頻高壓一分鐘的試驗,通常稱為工頻耐壓試驗裝置,。它是評定不同側繞組之間以及繞組對地之間的絕緣性能,,即評定變壓器的主絕緣水平,因此只適用于全絕緣變壓器,。因此,,在測試過程中,被測變壓器不同側的繞組連接在一起,。

然后,,電壓施加到一個繞組,另一個繞組接地,。外接耐壓測試時,,電源電壓低時開機;當測試電源電壓達到測試電壓的40%以下時,,升壓速度任意,;40%以上時,,以每秒3%的速度均勻增加;達到規定電壓和持續時間后,,應在5s內迅速均勻地將電壓降至試驗電壓的25%以下,,方可切斷電源。

2,、感應耐壓試驗:全絕緣變壓器的感應耐壓試驗是打開高壓繞組,,對低壓施加兩倍額定電壓100~250Hz的耐壓試驗。隨著頻率的提高,,鐵芯在不飽和時可以保證兩倍的感應電壓,,因此測試?yán)@組的匝間、層間和相間的絕緣性能,,即評估變壓器的縱向絕緣水平,。對于分級絕緣的變壓器,可以通過提高(支持)中性點電壓來檢查主絕緣水平,。這樣,,電感耐壓試驗不僅進行縱向絕緣試驗,也彌補了變壓器不能進行外部耐壓試驗的不足,,同時等效進行了外部耐壓試驗,。分級絕緣變壓器的感應耐壓試驗常采用分相感應試驗法進行。

將未測試的兩相線端并聯接地,,將中性點升高到電壓的1/3左右,,使測試相線端滿足外部耐壓測試的要求,感應電壓相繞組已達到感應測試要求,。如果這不符合測試要求,,可以調整位置,甚至可以使用另一個變壓器作為支撐變壓器來支撐中性點,。新標準要求在感應試驗時測量局部放電量,、啟動和熄滅局部放電電壓。

3,、沖擊電壓試驗:沖擊電壓試驗分為雷電沖擊試驗(包括全波沖擊試驗和斬波沖擊試驗)和操作波沖擊試驗,。在新編制的IEC76-3標準中,對于Um≤40.5kV以下的變壓器,,全波沖擊試驗和斬波,、工作波沖擊試驗均為例行試驗。對于Um≥72.5kV的變壓器,,全波沖擊試驗為例行試驗,,斬波沖擊試驗為型式試驗。對于Um≥252kV的變壓器,,全波,、斬波和工作波沖擊試驗均為例行試驗,。

全波和斬波沖擊試驗交替進行,一般采用負極性,。首先,,執行一次全波激波、兩次斬波激波和兩次全波激波,。因此,,需要截?cái)嘌b置,。當變壓器容量較大時,,當因容量大而不能滿足波形時,應采用多級沖擊電壓發生器并聯運行,。對變壓器中點進行沖擊試驗時,,由于三相來波,電容較大,,但試驗電壓一般不高,,應將幾級沖擊電壓發生器并聯,然后加壓,。

使用工頻耐壓試驗裝置對變壓器進行試驗的注意事項

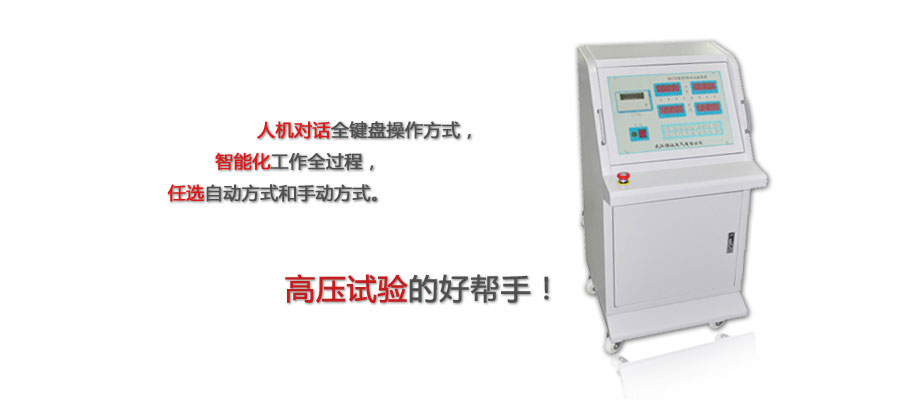

BOYD智能工頻耐壓試驗裝置

那么變壓器在進行耐壓試驗時,,有哪些需要注意的呢?

1,、耐壓試驗是屬破壞性試驗,,因此必須在其它絕緣試驗完成后進行。

2,、在試驗前變壓器接線必須正確,,并保持足夠的安全距離。

3,、變壓器的升壓必須從零開始,,升壓速度在40%試驗電壓內不受限制,其后應按每秒3%的試驗電壓均勻升壓,。

4,、交流耐壓前后應測量絕緣電阻和吸收比,兩次測量結果不應有明顯差別,。

5,、如果在試驗中發生放電或擊穿時,應立即降壓,,查明故障部位,。

三種常用變壓器耐壓試驗的方法側重點不一樣,應現場應根據具體情況去選擇合適的試驗方法,。
