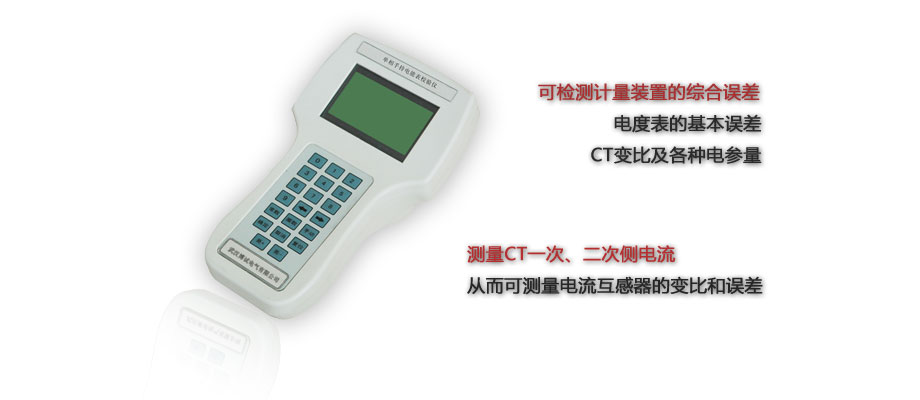

單相電能表現場校驗儀被用于校驗各種單相工頻電能表以及測量常規的工頻交流電參數,，包括電壓,、電流的有效值，有功功率和相位角,，工頻頻率等,。其測量范圍為工頻（45-65Hz），電壓：5-220V,，電流：10mA-100A

對于頻率不在工頻范圍的交流信號如高頻信號,、變頻調速器輸出的電壓、電流或者高次諧波含量大于50%的交流信號,，本儀器將無法正常測量,，對于電壓超過400V（rms），電流大于100A（rms）交流信號,，單相電能表現場校驗儀將無法準確測量,，長時間輸入過大的電壓電流信號（大于允許范圍2倍以上）將會損壞儀器。

單相電能表現場校驗儀的操作方法

1.被測信號的接入

單相電能表現場校驗儀在使用時,，有三種被測信號輸入：交流電壓,、交流電流、電能脈沖,。

儀器在測量電壓時,，只須將兩根電壓測試線的一端插入儀器底部的電壓輸入插座，另一端接至被測電壓端子即可,。注意接線順序,，應先將電壓測試線插入儀器的插座后再接另一端至被測對象。被測端子的大小不同,，可根據需要選擇接線叉片,。

儀器在測量電流有效值時不需要接線，將電流鉗口打開夾住被測電流流過的導線即可,。注意電流導線的直徑應小于鉗口內徑（Φ15㎜）,，應使鉗口在夾住導線后完全閉合，否則將引起極大的誤差,。儀器在測量電壓/電流時能同時測出信號的頻率,。在測量其他交流參數時需要同時輸入電壓和電流信號,。而且要求接線位置與方向正確：電壓線———黑色接被測端的零線，黃色線接被測端的相線,。電流的方向應與鉗口側面的標記一致,。

單相電能表現場校驗儀在校驗單相電能表時，除正確接入電壓,、電流外還應接入電能脈沖信號,。電能脈沖的接入有三種方式：①通過脈沖轉換盒接入；②通過光電采樣器將感應式電能表的轉盤標記轉換為脈沖或者將電子式電能表LED脈沖指示轉換為脈沖,；③可以人工計數電能表的脈沖指示經手動開關輸入儀器,。

儀器的附件中配有微型光電采樣器,使用方法見附錄.

2.電源和電池

單相電能表現場校驗儀由內部鋰電池供電，儀器內部電路在CPU的管理下,，處于合理的開啟/關閉狀態,，以便減少電能消耗。例如,，非測量狀態下,，模擬電路自動關閉；10分鐘沒有信號測量輸入且無人操作的情況下將自動關機,，這些都是為了節約電能,，延長電池工作時間。

儀器備有兩節鋰離子充電電池,，并附帶有一個充電器,，可對兩節電池同時充電也可以單獨充電，儀器工作時只使用一節電池,，另一節備用,。

電池的安裝：在儀器背面設有電池倉，用力下壓倉蓋并向外側推動可打開倉蓋,，更換更換電池,，應在總電源關閉后進行。

儀器工作時屏幕主界面右上角有一電池電量指示符,，當該電池符號空時表示電量即將用盡,，此時應關機更換電池,。

單相電能表現場校驗儀電源的開啟由顯示器上方的按鈕控制（這是儀器上唯一的一個開關）,，關閉儀器通過觸摸式液晶屏完成：點擊設置菜單中[關機]鍵，次級菜單再次確認即可關機,。在沒有電壓,、電流信號且停止操作10分鐘后儀器也會自動關機。

3.觸摸式液晶顯示器（觸摸屏）

儀器采用了觸摸式液晶顯示屏,，它是一種按鍵與顯示于一體的部件,。用手指點觸屏幕表面即可實現模擬按鍵的操作,。屏幕的按鍵功能跟隨顯示界面而變。操作者可根據顯示的提示,，方便快捷地操作,。

4.電能脈沖輸出

單相電能表現場校驗儀以LED指示燈閃爍輸出電能脈沖，該指示燈在儀器右側,。電能常數為：105脈沖/kWh,。
