變頻串聯諧振耐壓試驗裝置（串聯諧振）主要針對交聯電纜,、水力發電機,、主變、母線、GIS等交流耐壓試驗,，由變頻控制電源,、激勵變壓器、電抗器,、電容分壓器,、補償電容器（選配）組成。

因電壓,、波形和頻率與被試對象絕緣內部的電場狀態均與實際運行情況一致,，且試驗電壓高于實際運行電壓，因此,，串聯諧振試驗裝置是鑒定電氣設備絕緣強度最嚴格的,、最直接、最有效的方法之一,，它對判斷電氣設備能否投入運行具有決定性的意義,，也是保證電氣設備絕緣水平，避免發生絕緣事故的重要手段,。具有較寬的適用范圍,，是地、市,、縣級高壓試驗部門及電力安裝,、修試工程單位理想的耐壓設備。

變頻串聯諧振耐壓試驗裝置的工作原理

變頻串聯諧振耐壓試驗是什么

串聯諧振定義：在含有電阻,、電感及電容元件串聯的交流電路中,，當電源電壓U與電路電流I相位同相時，則稱電路發生了諧振,，因元件是串聯連接方式,，故稱為串聯諧振。

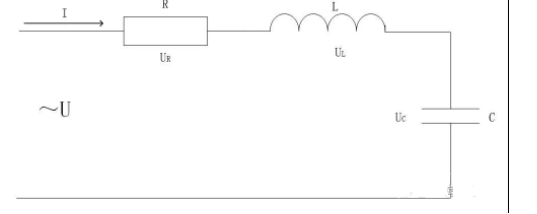

（串聯諧振等效電路圖）

串聯諧振的優點：通常情況下,，回路感抗和容抗遠大于電阻分量,，故電容(試品)和電感上的電壓遠高于電

源電壓，所以串聯諧振也稱電壓諧振,。其電壓值為電源電壓的XC/R(XL/R)倍,，工程上常使用這個比值來表征諧振電路的性能，并稱此比值為串聯電路的品質因數,，用Q表示,。它是由電路參數R、L,、C共同決定的一個無量綱的量,。

正是因為Q值的存在,，使得利用串聯諧振試驗時可利用較小的勵磁容量及電源容量即可獲得很大的試驗容量，由較低的勵磁電壓獲得較高的試驗電壓,，從而完成利用試驗變壓器難以完成的大容量試品的試驗,，這就是串聯諧振的最大優勢。

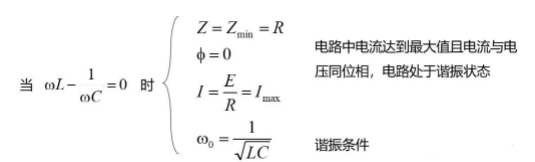

電路諧振的條件：

通過公式可知變頻串聯諧振試驗裝置在頻率,、電感,、電容滿足f＝1/(2π√LC)時，電路達到諧振狀態,。

變頻串聯諧振耐壓試驗裝置成套組成：

變頻電源：將220V/380V,，50HZ的電源變?yōu)轭l率可調、電壓連續可調,，同時集操作,、保護、控制,、監測功能于一體,。

電抗器：與容性試品串聯構成LC串聯諧振電路勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓,。

電容分壓器：測量被試品上的高壓電壓值和低壓,，并作為采樣信號反饋給調頻電源。

補償電容器：補償小電容量被試品,、調整被試品頻率,。
