一,、簡介：

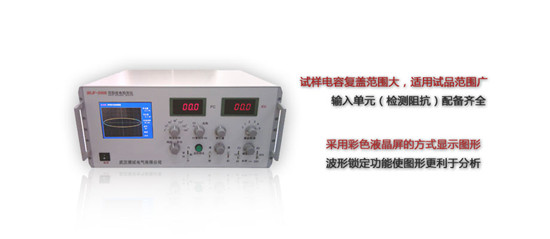

BOJF-2008局部放電測試儀是我們繼JF－8001（仿MODEL－5）、JF－8201,、JF－8601,、JF－9801型局部放電測試儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論,，參照國際電工委員會（IEC）標準,，采用了先進電路，引用了先進技術,，通過各地用戶廣泛試用后的不斷改進而成的,。

BOJF-2008局部放電測試儀具有靈敏度高，適用試品范圍廣,，采用大面積示波管試驗波形顯示清晰,，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大,，頻帶組合多（九種）,，有輔助零標系統，放電量表具有線性,、對數雙功能指針式表頭和數字式表頭,，同時顯示放電脈沖的放電量。無論在小信號,、大信號情況下放電量的讀數都能更準確,、更穩定。

BOJF-2008局放儀具有體積小,、重量輕的特點,，是攜帶式儀器。它是研究,、開發新型高電壓電工產品和提高產品質量的有力輔助工具,，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－9或JZF—10型校正脈沖發生器配合使用,。尤其適合電力部門,、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。



      二,、主要技術指標

1,、可測試品的電容量范圍6PF~250µF。

2,、檢測靈敏度允許電流（見表一）：

表一,、檢測靈敏度及輸入單元允許電流值。



輸入單 元序號	調諧電容范圍	靈敏度（PC） （不平衡電路）	允許電流有效值
			不平衡電路	平衡電路
1	0～25～100PF	0.02	30mA	0.25A
2	25～100～400PF	0.04	50mA	0.5A
3	100～400～1500PF	0.06	120mA	1A
4	400～1500～6000PF	0.1	0.25A	2A
5	1500～6000～25000PF	0.2	0.5A	4A
6	0.006～0.025～0.1μF	0.3	1A	8A
7	0.025～0.1～0.4μF	0.5	2A	15A
8	0.1～0.4～1.5μF	1	4A	30A
9	0.4～1.5～6.0μF	1.5	8A	60A
10	1.5～6.0～25μF	2.5	15A	120A
11	6.0～25～60μF	5	25A	200A
12	25～60～250μF	10	50A	300A
7R	電阻	0.5	2A	15A

      3,、橢圓掃描時基：
    （1）頻率50（內）,、100、150,、200,、400HZ,。
    （2）旋轉：以30°為一檔，可旋轉360°,。
    （3）工作方法：橢圓——擴展——直線,。
    （4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安,，并有過載自動保護裝置,。
      4、顯示單元
      采用124×104mm2矩形示波管,，有亮度與聚焦調節旋紐,。

      5、放大器
    （1）3dB低頻端頻率fL：10,、20,、40KHZ任選。
    （2）3dB高頻端頻率fH：80,、200,、300KHZ任選。
    （3）增益調節,，粗調6檔,，檔間增益差20±1dB，細調范圍>20dB,。
    （4）正負脈沖響應不對稱性<1dB,。
      6、時間窗
    （1）窗寬：可調,，50HZ下15°～ 150°,。
    （2）窗位置：每一窗可旋轉0°～ 170°。
    （3）兩個時間窗可分別或同時開,。
    （4）具有一次性轟擊裝置，轟擊時間約20ms（供拍照用）,。
       7,、脈沖峰值表
    （1）線性刻度指針式表頭0—100 誤差±5%（以滿刻度計）。
    （2）對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）,。
    （3）數字表頭：以3位半LED數字表顯示
       0—100 誤差：±3%（以滿刻度計）,。
       8、試驗電壓表
    （1）量程100KV（用100KV電壓表電阻R）,。
    （2）顯示：3位半數字電壓表,。
    （3）誤差：±3%。
       9,、零標系統
    （1）內部零標發生器的零標志可變換極性,，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符,。
    （2）零標志與所有橢圓掃描頻率相一致。
       10,、結構
    （1）體積530×550×220mm3
    （2）重量：約22KG,。

      三、附 件

     本儀器附件：
      1,、專用測量電纜（8米） 2根,。
      2、電源線 1根
      3,、保險絲 3只,。
      4、使用說明書 1份,。
